Обв'язка котла: схеми, поради та часті помилки під час підключення опалення.
Обв'язка котла - це система труб, арматури, насосів, розширювальних баків та інших елементів, що забезпечують коректну роботу опалювального обладнання. Від того, наскільки грамотно виконана обв'язка, залежить не тільки ефективність, а й безпека всієї системи опалення. У цій статті розберемо основні схеми, поради з монтажу та типові помилки, яких варто уникати.
Що включає в себе обв'язка котла?
Обв'язка включає:
- Запірну арматуру - для відключення котла від системи;
- Фільтри - для захисту від забруднень;
- Циркуляційний насос - для забезпечення руху теплоносія;
- Розширювальний бак - для компенсації змін обсягу рідини під час нагрівання;
- Групу безпеки - запобіжний клапан, манометр і повітровідвідник;
- Контури опалення - радіатори, тепла підлога, бойлер тощо.
Схеми обв'язки котла.

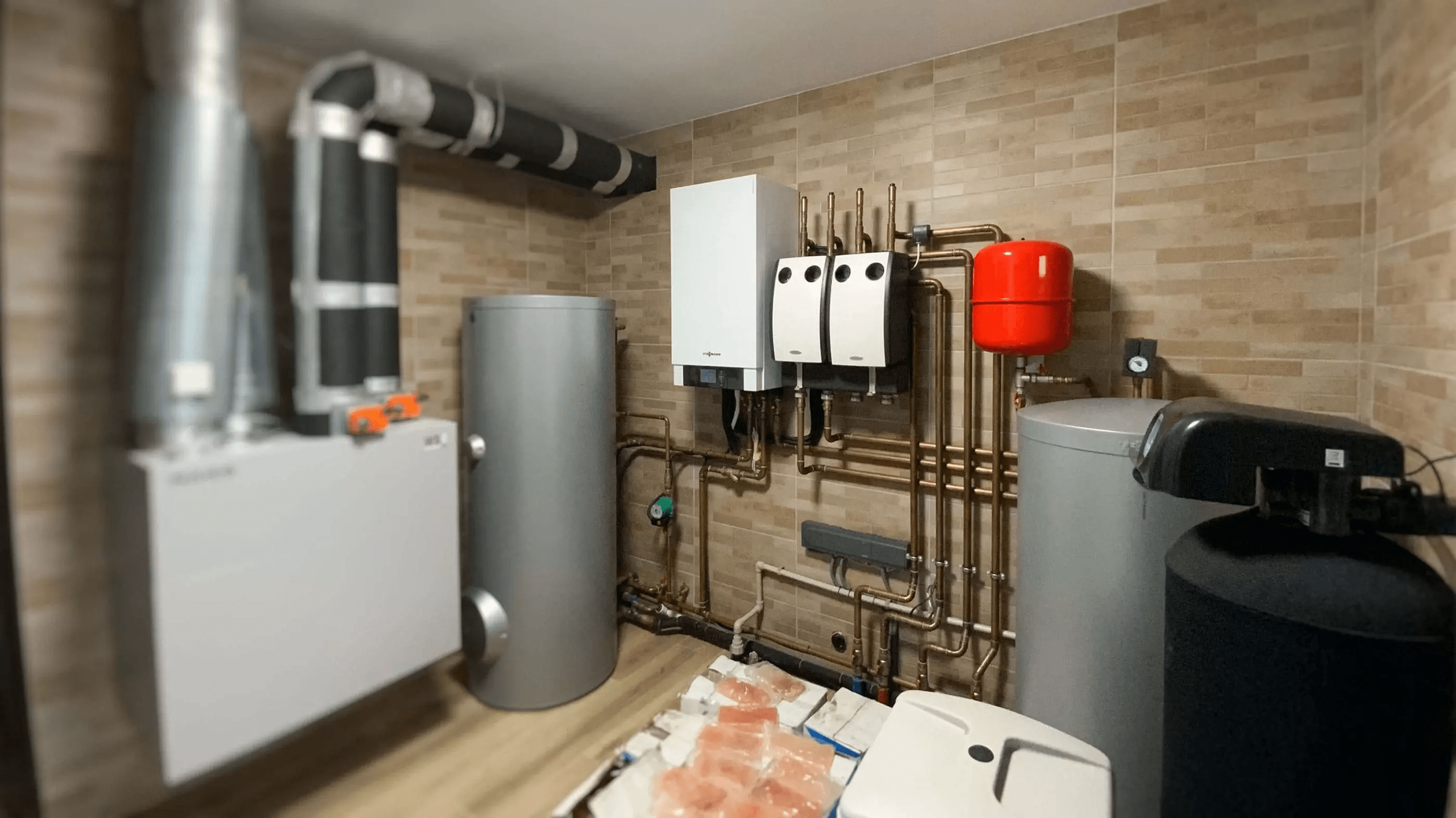

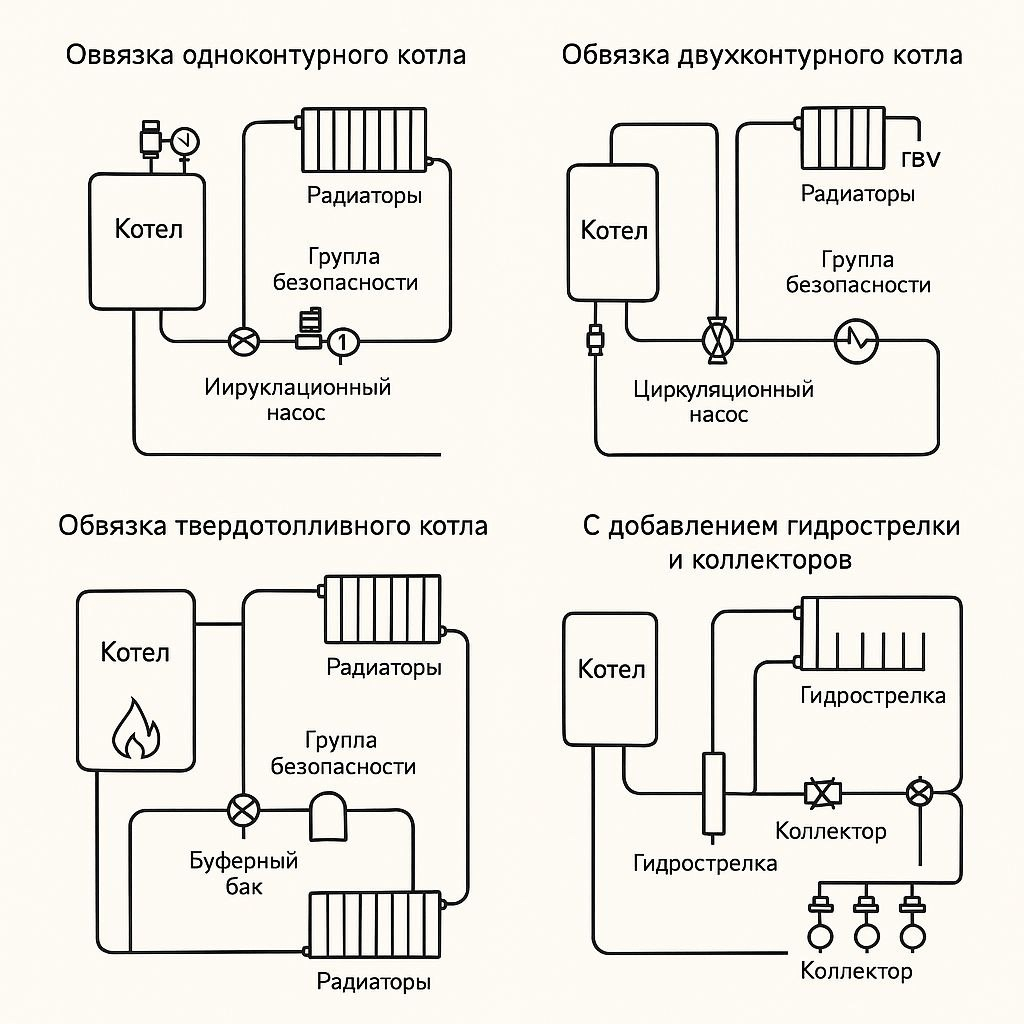

1. обв'язка одноконтурного котла (тільки опалення)
Проста схема:
Котел → Циркуляційний насос → Радіатори → Зворотня вода → Фільтр → Котел
Підходить для невеликих будинків із простим розведенням.
З додаванням гідравлічної стрілки і колекторів - для складних систем з декількома контурами (опалення, теплі підлоги, бойлер).
2. обв'язка двоконтурного котла (опалення + ГВП)
Котел забезпечує як опалення, так і підігрів води. Обв'язка включає в себе:
- Клапани перемикання між контурами;
- Зворотні клапани;
- Автоматичний повітропровід.
3. обв'язка твердопаливного котла.
Особливості:
Обов'язковий буферний бак (тепло акумулятор) для уникнення перегріву
Використовуються термостатичні клапани і гравітаційний контур на випадок відключення електрики
Корисні поради щодо обв'язки.
- Встановлюйте байпас - особливо якщо в системі теплі підлоги або кілька насосів.
- Не заощаджуйте на арматурі - дешеві клапани і фільтри часто виходять з ладу.
- Використовуйте діелектричні вставки при з'єднанні різнорідних металів.
- Обов'язково враховуйте напрямок потоку води, особливо під час монтажу насосів.
- Для настінних котлів використовуйте спеціальні монтажні комплекти - це прискорює і спрощує обв'язку.
Часті помилки під час обв'язки котла.
- Відсутність групи безпеки може призвести до аварії під час стрибків тиску.
- Неправильне розміщення насоса: Насос повинен знаходитися на «обратці» після розширювального бака.
- Ігнорування теплового розширення труб: Веде до витоків і пошкоджень трубопроводу.
- Пряме підключення твердопаливного котла без тепло акумулятора: Ризик закипання теплоносія і виходу обладнання з ладу.
- Змішування різних типів труб без перехідників: Призводить до корозії і швидкого виходу з ладу системи.
Висновок:
Обв'язка котла - не менш важлива, ніж сам котел.Саме вона забезпечує надійну, безпечну та ефективну роботу всієї системи опалення.
При виборі схеми і комплектуючих варто враховувати тип котла, особливості будівлі і передбачуване навантаження на систему.
Краще довірити проектування і монтаж професіоналам, особливо якщо йдеться про твердопаливні або складні комбіновані системи.
