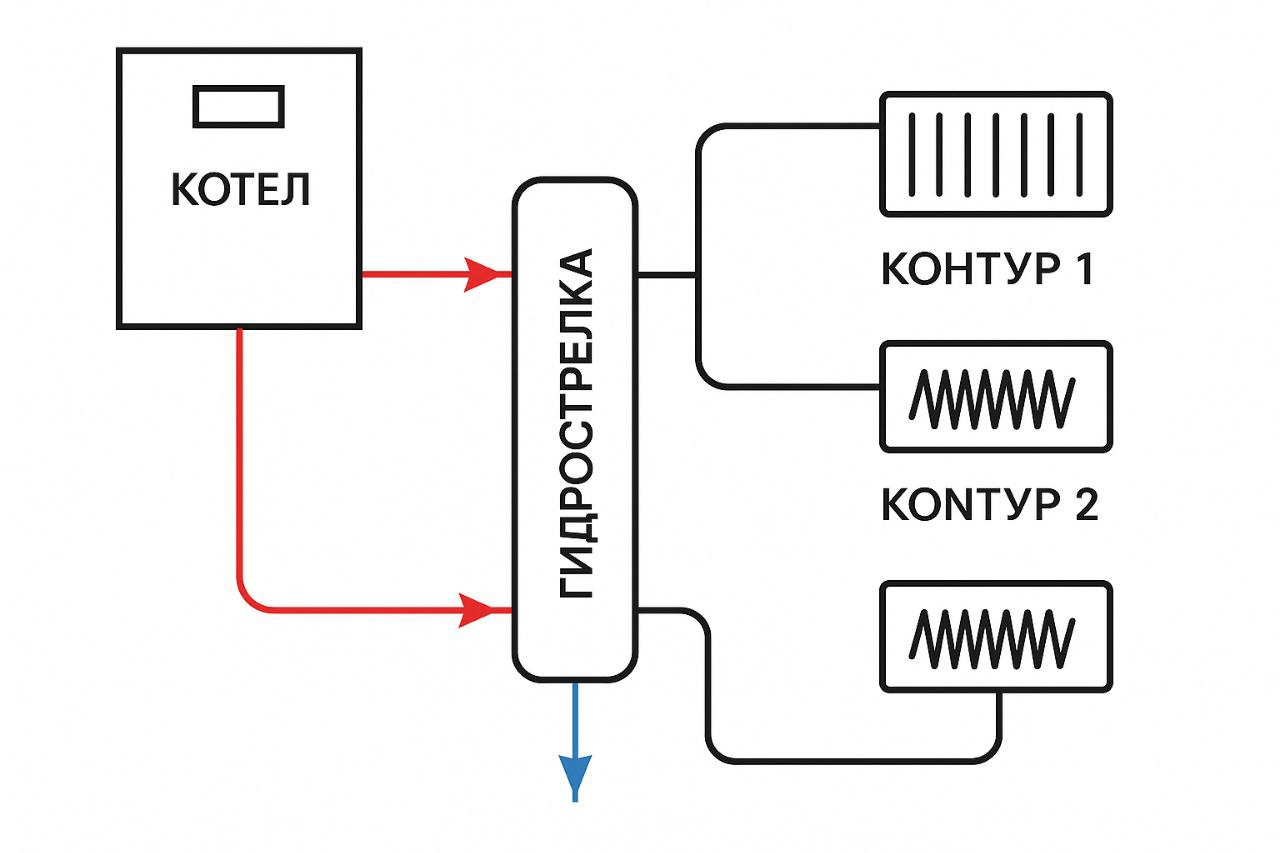

Гідравлічна стрілка в системі опалення: плюси, мінуси і схема підключення.
Гідравлічна стрілка в системі опалення: плюси, мінуси і схема підключення.
Що таке гідр стрілка і навіщо вона потрібна?
Гідр стрілка, або гідравлічний роздільник, - це пристрій, який використовується в системах опалення для поділу первинного (котлового) і вторинного (опалювального) контурів. Вона забезпечує гідравлічну розв'язку, даючи змогу кожному контуру працювати незалежно, без взаємного впливу на витрату і тиск теплоносія.Як працює гідр стрілка?
Гідр стрілка являє собою вертикальну трубу з патрубками для під'єднання подачі та обратки від котла і від опалювальних контурів. Усередині відбувається природне розшарування потоку: гарячий теплоносій піднімається вгору, а остиглий опускається вниз.Це дає змогу:
- Уникнути турбулентності;
- Компенсувати різницю у витратах між контурами;
- Ефективно видаляти повітря і шлам із системи.
1. Стабільна робота котла.
Якщо вторинний контур «вимагає» більше або менше теплоносія, ніж може видати котел, гідр стрілка запобігає перевантаженню або «задиханню» котла. Це особливо важливо для модульованих газових котлів і твердопаливних агрегатів.
2. Незалежність контурів.
Можна підключати теплі підлоги, радіатори, фанкойли, бойлери тощо. - кожен споживач працює у своєму режимі без перешкод.
3. Спрощення системи.
Не потрібно точно підбирати насоси за витратою. Кожен контур отримує «свою» циркуляцію.
4. Функція повітря відокремлення та шлам відокремлення.
Сучасні моделі часто обладнані автоматичним повітровідвідником і шлам збірником.
5. Зручність обслуговування.
Дозволяє відключати контури і виконувати сервіс без зупинки всієї системи.
Коли варто використовувати гідр стрілку?
- Понад 2 контури опалення (радіатори, теплі підлоги, бойлер тощо);
- Встановлення твердопаливного або пелетного котла;
- Великі системи опалення (приватні будинки, котеджі, комерційні будівлі);
- Наявність котлів різної потужності і типу (наприклад, електричний + дров'яний);
- Якщо потрібна надійність і гнучкість в управлінні опаленням.
- Циркуляційні насоси на кожному контурі;
- Зворотні клапани (якщо потрібно);
- Крани для вимкнення;
- Повітровідвідник повітря зверху гідр стрілки;
- Шлам збірник знизу.
Висновок:
Гідр стрілка - це не просто «додаткова труба», а ключовий елемент для стабільної, безпечної та ефективної роботи складної системи опалення. Вона забезпечує баланс, захищає котел, спрощує обслуговування і дає можливість підключати різноманітні опалювальні контури.Якщо ви проєктуєте систему з кількома споживачами або використовуєте твердопаливний котел, гідр стрілка - це розумне рішення, що окуповується надійною роботою системи в довгостроковій перспективі.
