Циркуляційний насос в обв'язці: де і як правильно ставити?
Циркуляційний насос - один із ключових компонентів системи опалення. Його завдання - забезпечувати постійний
рух теплоносія трубопроводом, створюючи комфортну температуру в будинку і знижуючи навантаження на котел. Однак, навіть найякісніший насос не принесе користі, якщо встановлений неправильно. У цій статті розберемо, де саме ставити циркуляційний насос, за якими правилами, і яких помилок варто уникати.
Навіщо взагалі потрібен циркуляційний насос?
Циркуляція води може відбуватися:
- Природним шляхом - за рахунок різниці температур і густини води (гравітаційна система);
- Примусово - за допомогою насоса, що особливо важливо у двотрубних і складних схемах опалення.
Сучасні системи опалення майже завжди вимагають примусової циркуляції, особливо за умови:
- Наявності теплих підлог;
- Довгих трубопроводах;
- Декількох опалювальних контурах;
- Використанні автоматики.
Де правильно ставити циркуляційний насос? На подавальному або зворотному трубопроводі?
Раніше побутувала думка, що насос слід встановлювати тільки на зворотному трубопроводі - нібито через нижчу температуру води і, відповідно, менше навантаження. Проте сучасні насоси легко витримують температури до 110°C, тож місце встановлення залежить від конструкції системи:
У відкритих системах (з розширювальним баком відкритого типу) - насос обов'язково ставиться після розширювального бака, на зворотному трубопроводі, щоб не створювати надлишкового тиску в баку.
У закритих системах - насос можна ставити і на подачі, і на обратці. Головне - після розширювального бака і групи безпеки.
За напрямком потоку.
На корпусі будь-якого насоса є стрілка - вона вказує напрямок руху теплоносія. Встановлення у зворотний бік призведе до поломки обладнання і відсутності циркуляції.

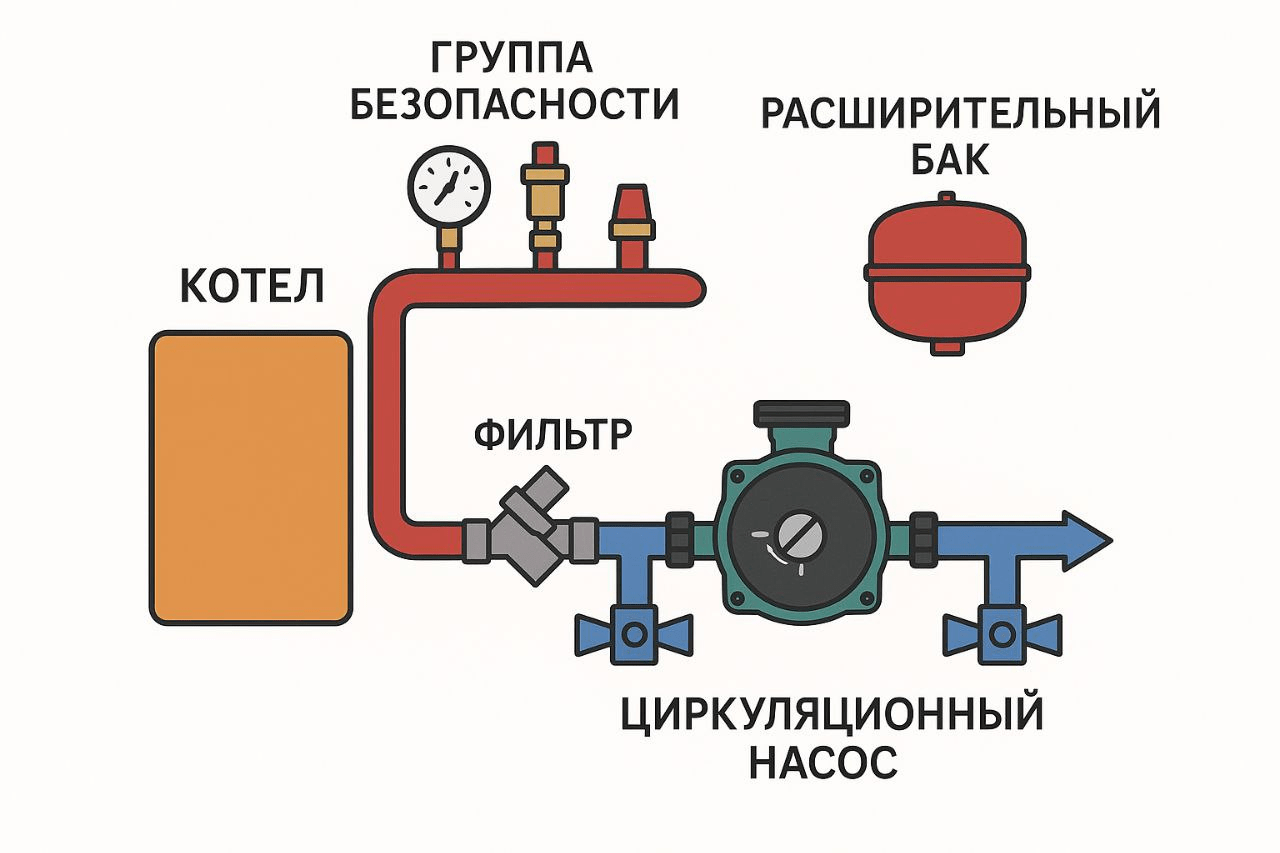

Основні правила встановлення насоса.
- Горизонтальне положення ротора - під час монтажу насос має бути встановлений строго горизонтально, щоб
уникнути заклинювання. - Доступність обслуговування - насос має бути легко доступний для заміни або прочищення.
- Встановлення кульових кранів до і після насоса - дасть змогу знімати його без зливу всієї системи.
- Фільтр грубого очищення до насоса - захищає від піску, іржі та інших забруднень.
- Наявність байпаса (перемички) - особливо важлива в гравітаційних системах: у разі вимкнення насоса теплоносій зможе циркулювати природним шляхом.
- Електроживлення з термозахистом - підключення насоса до мережі має йти через стабілізатор або термореле.
Часті помилки під час установлення.
- Встановлення насоса до групи безпеки - може призвести до зростання тиску й аварії.
- Розміщення з вертикальним валом - скорочує термін служби.
- Відсутність зворотного клапана за паралельних схем - викликає «завихрення» потоку.
- Встановлення на брудну систему без фільтра - призводить до виходу з ладу.
Висновок:
Циркуляційний насос - це "серце" системи опалення. Його правильне встановлення забезпечує:
- Стабільну подачу тепла;
- Подовження терміну служби котла і труб;
- Економію енергії та газу.
- Грамотний монтаж - запорука тиші, комфорту і теплоти у вашому домі. Якщо ви не впевнені в схемі - краще довіритися фахівцеві або скористатися готовими проектними рішеннями.
